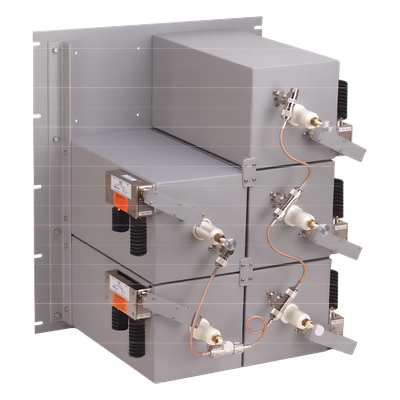

Este combinador de RF de 5 canales opera en la banda UHF de 440-512 MHz, diseñado para consolidar múltiples transmisores en una única antena con mínima degradación de señal. Cada canal admite hasta 125 W de potencia de entrada, con separación mínima de 300 kHz entre transmisores para garantizar estabilidad espectral. La arquitectura de doble aislador de baja pérdida proporciona aislamiento superior entre canales y protección contra desacoplamiento de antena, ideal para sistemas de radiocomunicación críticos, troncalizados o de emergencia donde la confiabilidad del enlace es prioritaria.
Características Principales
- 5 canales independientes en banda 440-512 MHz
- Potencia máxima de entrada: 125 W por canal
- Aislamiento TX/TX: 70 dB mínimo / 80 dB típico
- Pérdida por inserción: 2.6 dB mínimo / 3.1 dB máximo
- Doble aislador de baja pérdida con aislamiento antena/TX de 60/70 dB
- Conectores N hembra para interfaz segura y estandarizada
Especificaciones Técnicas
Rango de Frecuencia
440-512 MHz
Número de Canales
5
Potencia de Entrada (máx.)
125 W por canal
Separación Frecuencia (mín.)
300 kHz
Pérdida por Inserción
2.6-3.1 dB
Aislamiento TX/TX
70/80 dB (mín./típico)
Aislamiento Antena/TX
60/70 dB (mín./típico)
Impedancia
50 Ω
VSWR Entrada / Salida (máx.)
1.1:1 / 1.25:1
Aislador
Doble de baja pérdida
Rango de Temperatura
-30°C a +60°C
Dimensión Cavidad (Ancho x Fondo)
178 x 178 mm (7 x 7 in)
Dimensión Terminado (Alto x Ancho x Fondo)
578 x 483 x 457 mm (22.8 x 19 x 18 in)
Conectores
N hembra
Acabado
Gris EMR
Peso de Envío
27.7 kg (61 lb)
Características
- Aislamiento TX/TX de 70/80 dB para operación limpia
- Pérdida por inserción mínima de 2.6 dB optimiza eficiencia
- Doble aislador de baja pérdida reduce interferencias
- VSWR entrada 1.1:1 para máxima transferencia de potencia
- Operación en -30°C a +60°C para entornos extremos
- Conectores N hembra para instalación robusta y segura
