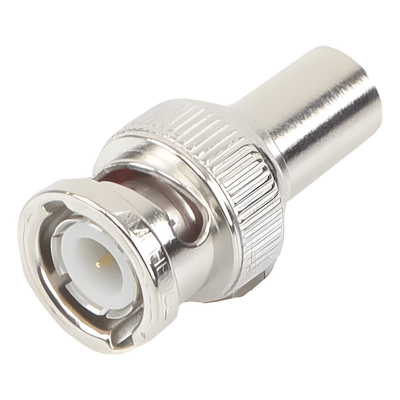

Carga terminal coaxial diseñada para proporcionar terminación estable de 50 ohm en sistemas de RF. Incorpora resistores de absorción que garantizan bajo VSWR, ideal para aplicaciones críticas de medición y prueba. Su conector BNC macho permite integración directa en equipos de laboratorio, comunicaciones y instrumentación de RF. Opera en un rango de frecuencia de 0 a 960 MHz con potencia de entrada de 0.25 watt a 25°C. Su construcción compacta y liviana facilita el montaje en cualquier posición sin comprometer el rendimiento eléctrico.
Características Principales
- Terminación estable de 50 ohm con resistores de absorción
- Baja VSWR para aplicaciones de RF críticas
- Rango de frecuencia extendido hasta 960 MHz
- Montaje versátil en cualquier posición
- Dimensiones compactas de 12.7 x 12.7 x 30.5 mm
- Pérdida por retorno de 25 dB para alta precisión
Especificaciones Técnicas
Eléctricas
| Rango de frecuencia | 0 – 960 MHz |
| Impedancia nominal | 50 ohm |
| Potencia de entrada (25°C) | 0.25 W |
| Pérdida por retorno | 25 dB |
Mecánicas
| Conector | BNC macho |
| Dimensiones (A x A x F) | 12.7 x 12.7 x 30.5 mm |
| Peso | 13.6 g |
Constructivas
| Tipo de carga | Coaxial con resistores de absorción |
| Terminación | 50 ohm estable |
| VSWR | Bajo para aplicaciones críticas |
| Montaje | Cualquier posición |
