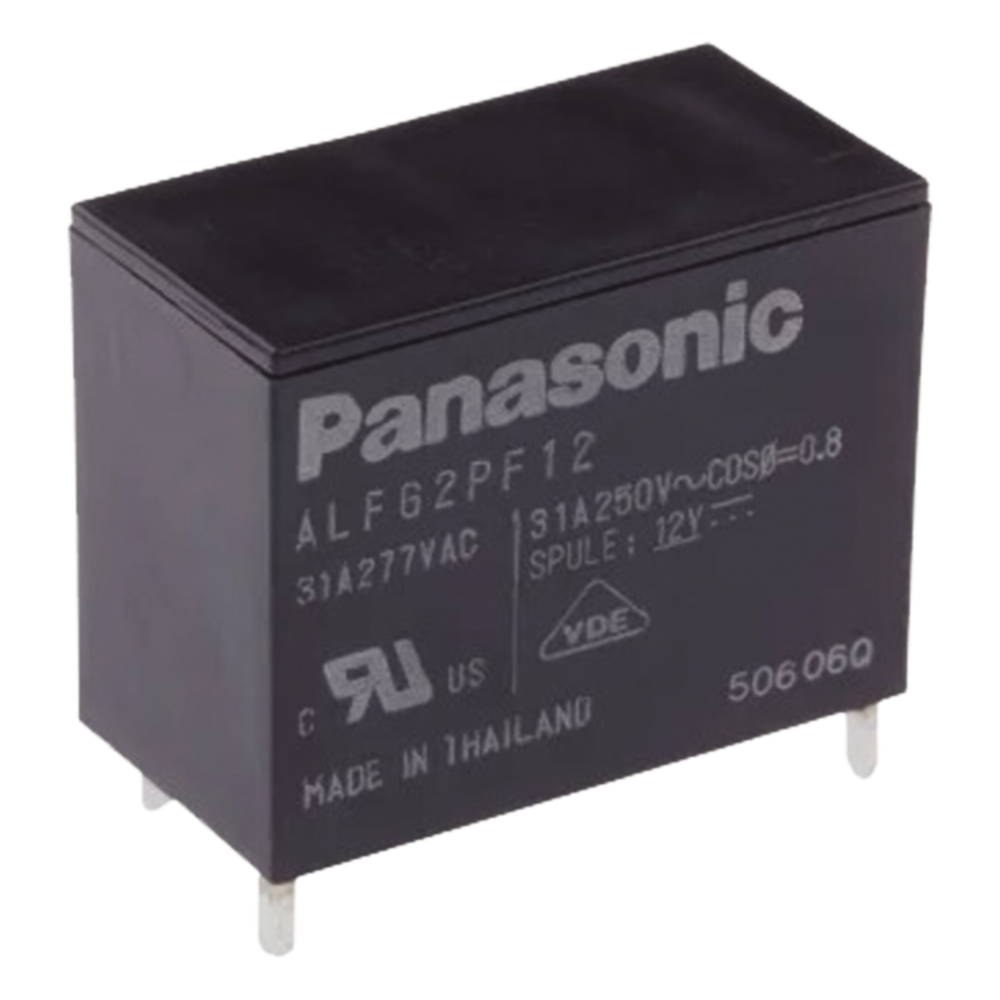

Relé de potencia compacto diseñado para montaje Through-Hole en tarjetas de circuito impreso con alta densidad de componentes. Ofrece capacidad de conmutación de 31 A con bobina nominal de 12 Vcc, ideal para aplicaciones de control industrial, sistemas de energía fotovoltaica y equipos de alimentación ininterrumpida (SAI). Su construcción de 1 polo sin enclavamiento garantiza operación eficiente y respuesta rápida en ciclos de conmutación frecuentes.
Características principales
- Capacidad de conmutación: 31 A a 250 Vca (carga resistiva)
- Tensión nominal de bobina: 12 Vcc
- Configuración de contactos: 1 forma A (1 polo)
- Distancia de contacto: 1.5 mm y 1.8 mm
- Tiempo de funcionamiento inicial: máx. 20 ms a tensión nominal
- Terminales tipo PCB Through-Hole de 4 pines
- Dimensiones compactas: 15.7 × 30.1 × 23.3 mm
- Alta resistencia de aislamiento para seguridad operativa
Especificaciones técnicas
Tipo de dispositivo
Relé de potencia PCB
Configuración
1 polo, sin enclavamiento
Tensión bobina
12 Vcc nominal
Capacidad contactos
31 A / 250 Vca (resistivo)
Disposición contactos
1 forma A (SPST-NO)
Distancia contacto
1.5 mm / 1.8 mm
Tiempo operación
Máx. 20 ms (a V nominal)
Terminales
4 pines Through-Hole PCB
Dimensiones (L × A × H)
15.7 × 30.1 × 23.3 mm
(0.62 × 1.18 × 0.92 in)
(0.62 × 1.18 × 0.92 in)
Aplicaciones típicas
- Equipos de generación de energía fotovoltaica
- Sistemas de alimentación ininterrumpida (SAI/UPS)
- Control industrial de alta potencia
- Electrónica de potencia en espacios reducidos
