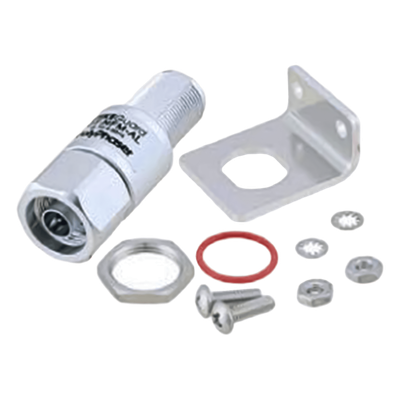

Protector RF coaxial de tubo de gas diseñado para salvaguardar equipos de comunicación contra descargas atmosféricas en instalaciones críticas. Opera en un rango de frecuencia continuo de DC a 6 GHz con excelente rendimiento de VSWR y características RF superiores que garantizan mínima degradación de la señal. La configuración bidireccional con conectores N hembra y N macho permite integración flexible en líneas coaxiales existentes, mientras que su capacidad de paso DC con voltaje de activación de 150 V lo hace compatible con equipos que requieren alimentación remota. Construido en aluminio de alta resistencia para soportar condiciones climáticas adversas en instalaciones de exterior.
Características principales
- Protección contra sobretensiones por descargas atmosféricas en sistemas RF coaxiales
- Banda ancha de operación: DC a 6 GHz con VSWR optimizado
- Baja pérdida de inserción: 0.1 dB típico a 4 GHz
- Conectores N hembra y N macho en configuración bidireccional
- Pasa DC con voltaje de activación (spark over) de 150 VDC
- Chasis en aluminio resistente a condiciones climáticas extremas
- Kit de hardware incluido para instalación en mampara
Especificaciones técnicas
Tipo de protector
Pasa DC (DC passing)
Rango de frecuencia
DC a 6 GHz
Conectores
N hembra y N macho (bidireccionales)
Voltaje en línea
50 VDC
Voltaje de activación (spark over)
150 VDC
Potencia RF máxima
90 W CW @ 30 MHz
9 W CW @ 3 GHz
9 W CW @ 3 GHz
VSWR
DC a 3.0 GHz: ≤ 1.1:1
DC a 4.0 GHz: especificado
DC a 4.0 GHz: especificado
Pérdida de inserción
0.1 dB @ 4 GHz
Tipo de montaje
Mampara (bulkhead)
Material de construcción
Aluminio resistente a condiciones climáticas
Estándares de cumplimiento
CE Compliant, RoHS Compliant
Accesorios incluidos
Kit de hardware para instalación
Características
- Protección contra descargas atmosféricas en líneas coaxiales
- Rendimiento RF optimizado con bajo VSWR hasta 6 GHz
- Pérdida de inserción mínima de 0.1 dB a 4 GHz
- Construcción en aluminio resistente a condiciones climáticas extremas
- Configuración bidireccional con conectores N hembra y macho
- Pasa DC con voltaje de activación de 150 V para equipos activos
