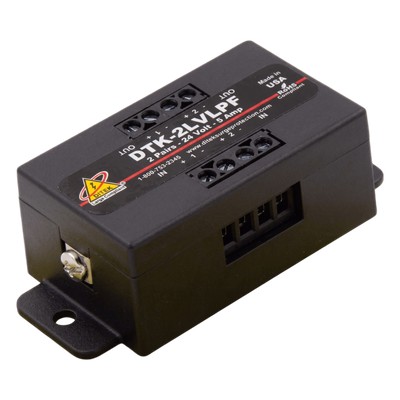

Este protector de bajo voltaje está diseñado para salvaguardar circuitos críticos en paneles de alarma contra incendio direccionables, incluyendo lazos SLC, circuitos NAC e IDC. Su aprobación UL497B garantiza protección confiable contra sobrevoltajes de hasta 2000 A por par, mientras que su voltaje de servicio de 24 V con sujeción de 47 V asegura la integridad de los equipos conectados. La conexión en serie permite proteger múltiples pares sin agregar resistencia al circuito de bucle, preservando la comunicación y la funcionalidad del sistema. Su construcción en plástico ABS y rango de operación de -40°C a 70°C lo hacen apto para entornos industriales exigentes.
Características Principales
- Protección de hasta 2 pares por módulo con configuración en serie
- Función paralela sin adición de resistencia a circuitos de bucle
- Cinco niveles de voltaje disponibles para diversas aplicaciones de bajo voltaje
- Fusible de restablecimiento automático y protección contra corrientes de fuga
- Terminales de tornillo robustos para cable 22-16 AWG
- Diseño compacto para instalación en espacios restringidos
Aplicaciones
- Lazos de corriente 4-20 mA
- Circuitos NAC (Notificación de Alarma de Incendio)
- Circuitos SLC (Lazo de Comunicación Señal)
- Circuitos IDC (Circuito de Iniciación de Dispositivo)
- Paneles de alarma contra incendio direccionables
- Paneles de alarma de intrusión
Especificaciones Técnicas
Certificación
UL497B
Corriente de Sobrevoltaje
Hasta 2000 A por par
Voltaje de Servicio
24 V
Voltaje de Sujeción
47 V
Temperatura de Operación
-40°C a 70°C (-40°F a 158°F)
Método de Conexión
Terminal de tornillos, 22-16 AWG
Material
Plástico ABS
Dimensiones
76 x 41 x 41 mm (2.99 x 1.61 x 1.61 in)
Peso
68 g
Capacidad de Protección
2 pares por módulo
Características
- Protege 2 pares por módulo con conexión en serie
- Fusible autorestablecible sin resistencia adicional
- Cinco niveles de voltaje para múltiples aplicaciones
- Terminales de tornillo 22-16 AWG de alta confiabilidad
- Compatible con lazos SLC, NAC, IDC y 4-20 mA
- Carcasa ABS compacta para instalación en espacios reducidos
