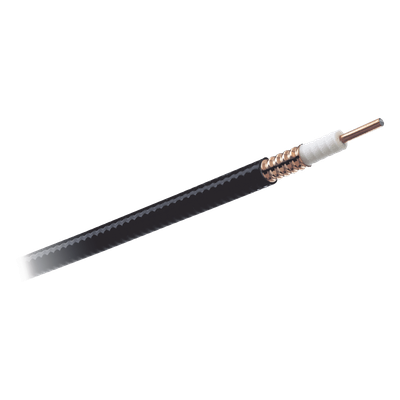

Cable coaxial Heliax de media pulgada diseñado para instalaciones de telecomunicaciones profesionales que demandan alta fidelidad de señal en amplios rangos de frecuencia. Su construcción con conductor interno de aluminio recubierto de cobre y blindaje de cobre corrugado sólido garantiza estabilidad electromagnética superior. El dieléctrico espumado de polietileno minimiza pérdidas por atenuación, mientras que la chaqueta exterior de PE negro ofrece durabilidad en entornos exteriores e interiores. Ideal para sistemas de radiocomunicación, redes celulares y distribución de RF en infraestructura crítica.
Características Principales
- Impedancia: 50 Ω ±1 Ω para adaptación precisa de sistemas RF
- Atenuación optimizada: 1.51 dB en 30 m a 450 MHz
- Rango de frecuencia: 1 – 8800 MHz para versatilidad multibanda
- Velocidad de propagación: 88% para eficiencia en transmisión
- Resistencia mecánica: 113 kg (250 lb) de carga de tensión
- Flexibilidad estándar para facilitar instalación en trayectorias complejas
Especificaciones Técnicas
Tamaño Nominal
1/2 pulgada
Impedancia
50 Ω ±1 Ω
Rango de Frecuencia
1 – 8800 MHz
Atenuación
1.51 dB / 30 m @ 450 MHz
Velocidad de Propagación
88%
Resistencia a Tensión
113 kg (250 lb)
Peso
0.22 kg/m (0.15 lb/ft)
Diámetro Exterior
15.875 mm (0.625 in)
Diámetro sobre Dieléctrico
12.954 mm (0.510 in)
Conductor Interno OD
4.8 mm
Conductor Interno
Aluminio con recubrimiento de cobre
Conductor Externo / Blindaje
Cobre corrugado sólido 100%
Dieléctrico
Polietileno espumado
Chaqueta Exterior
Polietileno (PE) negro
Flexibilidad
Estándar
Longitud del Carrete
305 m (1000 ft)
Características
- Atenuación baja de 1.51 dB a 450 MHz en 30 m
- Conductor de aluminio con recubrimiento de cobre
- Blindaje de cobre corrugado sólido al 100%
- Aislamiento dieléctrico espumado de polietileno
- Velocidad de propagación del 88% para señal eficiente
- Resistencia a tensión de 113 kg (250 lb)
