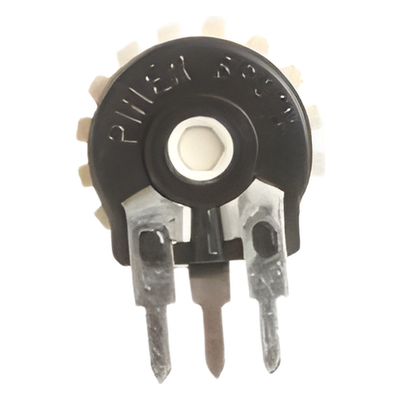

Potenciómetro de precisión de 50 kOhm diseñado para integración en wattmetros direccionales Thrueline de banda ancha serie 4304A. Construido con elemento resistivo cermet (cerámica-metal) que garantiza estabilidad térmica y bajo coeficiente de temperatura en condiciones de RF. La rotación mecánica de 265° ±5% permite ajustes finos de calibración en instrumentos de medición de potencia. Su encapsulado sellado contra polvo y rango operativo extendido de -40°C a +90°C lo hacen apto para entornos de telecomunicaciones, broadcast y laboratorios de pruebas de RF donde la precisión y durabilidad son críticas.
Características Generales
- • Resistencia variable: 50 kOhm
- • Rotación mecánica: 265° ± 5%
- • Elemento resistivo: cermet (cerámica y metal)
- • Potencia nominal: 0.50 W (lineal)
- • Voltaje máximo de operación: 250 VCC (lineal)
- • Temperatura de operación: -40°C a +90°C
- • Vida útil: hasta 100,000 ciclos mecánicos
- • Tolerancia: ± 20%, ± 30%
- • Conicidad: lineal
- • Resistencia residual: consultar disponibilidad
- • Ruido equivalente: consultar disponibilidad
- • Potencia nominal a 50°C: 0.25 W (lineal), 0.12 W (no lineal)
- • Voltaje máximo: 125 VCC (no lineal)
Especificaciones Mecánicas
- Diámetro: 15 mm
- Posición: vertical
- Rotación mecánica: 265° ± 5%
- Material: substrato de aluminio
- Ensamble: sellado contra polvo
- Torque: 0.5 a 2.5 Ncm (0.7 a 3.4 in-oz)
- Vida útil: hasta 100,000 ciclos
Especificaciones Eléctricas
- Resistencia: 50 kOhm
- Tolerancia: ± 20%, ± 30%
- Conicidad: lineal
- Resistencia residual: consultar disponibilidad
- Ruido equivalente: consultar disponibilidad
- Voltaje máximo: 250 VCC (lineal), 125 VCC (no lineal)
- Potencia nominal: 0.50 W (lineal)
- Potencia nominal a 50°C: 0.25 W (lineal), 0.12 W (no lineal)
Condiciones Ambientales
- Temperatura de operación: -40°C a +90°C
- Elemento resistivo: cermet (cerámica y metal)
- Protección: sellado contra polvo
- Aplicación: wattmetro direccional Thrueline 4304A
Características
- Elemento resistivo cermet para estabilidad térmica y larga vida útil
- Rotación mecánica de 265° ±5% para ajuste fino de calibración
- Rango operativo extendido -40°C a +90°C para entornos exigentes
- Hasta 100,000 ciclos mecánicos para reducir mantenimiento
- Sellado contra polvo para protección en instalaciones industriales
- Torque ajustable 0.5 a 2.5 Ncm para control preciso de tensión
