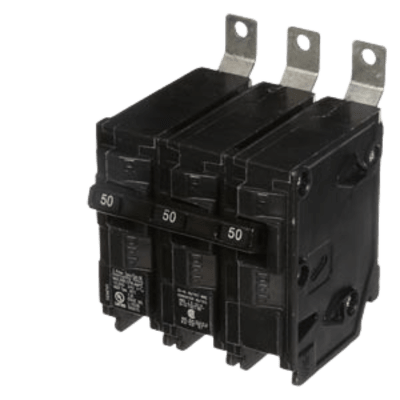

El interruptor automático tipo BL de 3 polos está diseñado para la protección de circuitos trifásicos en instalaciones de distribución eléctrica industrial y comercial. Integra protección termomagnética que combina disparo térmico para sobrecargas prolongadas y disparo magnético instantáneo para cortocircuitos. Su capacidad de interrupción de 10 kA garantiza la seguridad del equipo ante fallas de alta intensidad. El dispositivo opera a tensión nominal de 120 V AC con capacidad extendida hasta 240 V, adaptándose a diferentes configuraciones de red. El diseño de caja moldeada y el mecanismo de montaje atornillable en tablero facilitan su instalación en gabinetes de distribución estándar.
Características Generales
- Tipo de interruptor: BL atornillable
- Configuración: 3 polos (3P) para circuitos trifásicos
- Intensidad nominal: 50 A
- Tensión nominal: 120 V AC / 240 V
- Capacidad de interrupción: 10 kA
- Protección: Termomagnética (disparo térmico + magnético)
- Norma: UL 489
- Aplicación: Distribución eléctrica
Desempeño Eléctrico
Tensión nominal:
120 V AC
Tensión extendida:
240 V
Intensidad nominal:
50 A
Capacidad de interrupción:
10 kA
Protección:
Termomagnética (térmico + magnético)
Físicas y Mecánicas
Número de polos:
3 polos (3P)
Tipo de caja:
Caja moldeada
Mecanismo de conexión:
Atornillable
Montaje:
Tablero de distribución
Normativa y Aplicación
Norma de certificación:
UL 489
Aplicación principal:
Distribución eléctrica
Tipo de circuito:
Trifásico
Características
- Protección termomagnética dual para sobrecargas y cortocircuitos
- Capacidad de interrupción 10 kA para alta seguridad en fallas
- Operación en 120 V AC o 240 V según configuración de red
- Diseño de caja moldeada para durabilidad en ambientes industriales
- Montaje directo en tablero de distribución estándar
- Certificación UL 489 para cumplimiento normativo eléctrico
