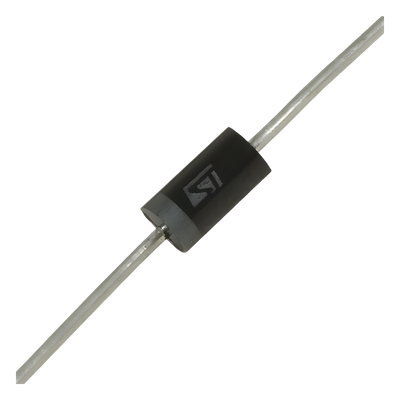

Diodo supresor de transitorios de voltaje (TVS) de la serie 1.5KE, diseñado para la protección de equipos electrónicos sensibles contra descargas electrostáticas (ESD) y sobretensiones transitorias. Proporciona una potencia pico de disipación de 1500 W con forma de onda 10/1000 μs, extendiéndose hasta 10 kW con forma de onda 8/20 μs. La tecnología de construcción planar garantiza una corriente de fuga excepcionalmente baja, característica fundamental en fuentes de alimentación conmutadas (SMPS) y equipos de alta gama donde la estabilidad térmica y la fiabilidad a largo plazo son críticas. La temperatura máxima de unión de 175 °C permite su operación en condiciones ambientales severas sin degradación del desempeño de protección.
Características Generales
- • Potencia pico de impulso: 1500 W (10/1000 μs), 10 kW (8/20 μs)
- • Tensión de desactivación (stand-off): 15 V unidireccional
- • Rango de tensión de desconexión disponible: 5 V a 376 V
- • Temperatura máxima de unión (Tj): 175 °C
- • Capacidad de potencia a Tj máxima: hasta 1100 W (10/1000 μs)
- • Configuraciones disponibles: unidireccional y bidireccional
- • Tecnología planar para baja corriente de fuga
- • Acabado de cable estañado mate para mayor durabilidad
Desempeño Eléctrico
Potencia pico de disipación (10/1000 μs)1500 W
Potencia pico de disipación (8/20 μs)10 kW
Tensión de desactivación nominal15 V
Rango de tensión de desconexión5 V a 376 V
Capacidad de potencia a Tj máx. (10/1000 μs)Hasta 1100 W
DireccionalidadUnidireccional (bidireccional disponible en serie)
Especificaciones Físicas y Térmicas
Temperatura máxima de unión (Tj)175 °C
Tecnología de construcciónPlanar (baja corriente de fuga)
Acabado de terminalesCable estañado mate
Contenido del Paquete
Componente incluidoDiodo TVS 1.5KE15A unidireccional
Características
- Protección contra descargas electrostáticas y transitorios de sobretensión
- Tecnología planar para mínima corriente de fuga en equipos sensibles
- Rango de tensión de desactivación de 5 V a 376 V para versatilidad de diseño
- Temperatura de unión máxima de 175 °C para operación en ambientes exigentes
- Capacidad de potencia sostenida de 1100 W a temperatura máxima de unión
- Acabado de cable estañado mate para mayor resistencia a la corrosión
