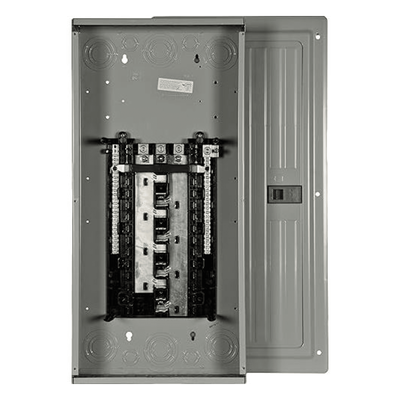

Características principales
- • Bus de aluminio de 200 Amp
- • Hasta 48 circuitos en 30 espacios
- • Voltaje de operación de 120/240 Vac
- • Nema 1, uso interior
Especificaciones Eléctricas
- Fases: 1 Fase
- Configuración: 3 Hilos
- Número de polos: 30 polos
- Número de circuitos: 48 Circuitos
- Voltaje: 120/240V AC
- Tipo de barra: Barras de aluminio
- Corriente nominal: 200 Amp
Características Físicas
- Encapsulamiento: Nema 1
- Aplicación: Uso interior
- Incluye: Tapa
Compatibilidad
- Interruptores compatibles: QP, QPH, HQP
- Rango de amperaje: 10A – 125A
Estandares y Certificaciones
- UL 489
- CSA C22.2 NO. 5-16
- NMX-J-266-ANCE
- HACR rated
Aplicaciones Especiales
- UL Listed para aplicaciones de conmutación frecuente (SWD)
- UL Listed para uso con cable de 60/75° hasta 40 amps
- UL Listed para uso con cable de 75° para 50 amps y superiores
Conexiones de cables
- 15-20A: #14 – #10 AWG Cu
- 25-35A: #10 – #8 AWG Cu
- 40-50A: #8 – #6 AWG Cu
- 55-60A: #6 – #4 AWG Cu
- 70-100A: #4 – #3 AWG Cu
- 110-125A: #2 – #1/0 AWG Cu
Accesorios Opcionales
- Dispositivo de disparo remoto (Shunt Trip)
- Interruptores auxiliares
- Dispositivo de bloqueo
- Conectores de alivio de tensión
