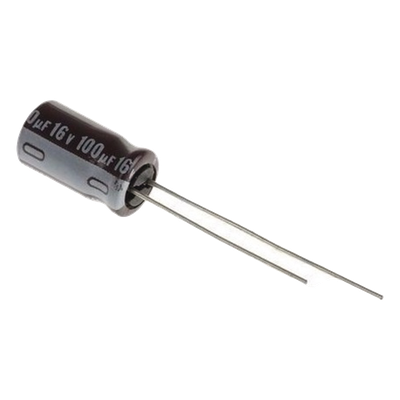

Capacitor electrolítico de aluminio en configuración radial, diseñado para aplicaciones de filtrado, acoplamiento y desacoplamiento en circuitos electrónicos de baja tensión. Ofrece una capacidad de 100 µF con tensión nominal de 16 Vcc, operación garantizada en rango extendido de temperatura hasta 105 °C, y características de baja resistencia equivalente serie (ESR) que lo hacen adecuado para fuentes de alimentación conmutadas, reguladores lineares y etapas de filtrado en equipos de telecomunicaciones, automatización y electrónica industrial. Su encapsulado cilíndrico compacto de 5 mm de diámetro por 11 mm de longitud permite montaje de alta densidad en tarjetas de circuito impreso con restricciones de espacio.
Características Generales
- Capacidad: 100 µF
- Tensión nominal: 16 Vcc
- Temperatura de operación: -40 °C a +105 °C
- Tolerancia de capacidad: ±20% (a 120 Hz, 20 °C)
- Factor de disipación (tanδ): 0.22 (a 120 Hz, 20 °C)
- Corriente de rizado: 170 mA (a 105 °C, 120 Hz)
- Corriente de fuga: I = 0.01CV ó 3 µA (el mayor)
- Resistencia interna (ESR): 0.18 Ω
- Configuración: Radial para montaje en PCB
Desempeño Eléctrico
- Capacidad: 100 µF
- Tensión nominal: 16 Vcc
- Tolerancia capacidad: ±20% (a 120 Hz, 20 °C)
- Factor disipación (tanδ): 0.22 (a 120 Hz, 20 °C)
- Corriente de rizado: 170 mA (a 105 °C, 120 Hz)
- Corriente de fuga: I = 0.01CV ó 3 µA (el mayor)
- ESR: 0.18 Ω
Físicas y Térmicas
- Temperatura operación: -40 °C a +105 °C
- Diámetro (ψD): 5 mm
- Longitud (L): 11 mm
- Paso (P): 2.0 mm
- Diámetro alivio (ψd): 0.5 mm
- Ancho terminales (a): 1.5 mm
- Tipo de montaje: Radial en PCB
Contenido del Paquete
- Capacitor electrolítico de aluminio radial 100 µF, 16 Vcc
Características
- Tolerancia térmica garantizada de -40 °C a +105 °C para operación extrema
- Corriente de rizado de 170 mA a 105 °C para filtrado estable en fuentes de alimentación
- Factor de disipación tanδ de 0.22 para bajas pérdidas energéticas
- ESR de 0.18 Ω que minimiza calentamiento en conmutación de alta frecuencia
- Tolerancia de capacidad ±20% para diseños robustos con margen de seguridad
- Formato radial compacto con paso de 2.0 mm para integración densa en PCB
