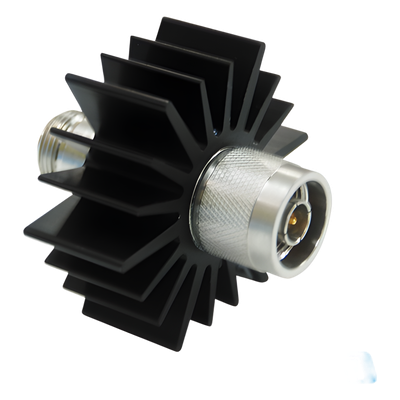

Atenuador en línea diseñado para aplicaciones de RF que requieren reducción de señal controlada con alta precisión. Opera en un rango de frecuencia de DC a 4 GHz con impedancia de 50 Ω, permitiendo su integración en sistemas de comunicación, instrumentación de prueba y equipos de telecomunicaciones. La construcción en acero inoxidable garantiza estabilidad térmica y mecánica en condiciones de operación exigentes. Incluye conectores N macho-hembra conforme a estándar IEC 169-4 para compatibilidad directa con infraestructura coaxial convencional. El diseño permite operación en cualquier orientación física, facilitando su despliegue en espacios restringidos de gabinetes y racks.
Características Generales
- • Atenuación: 30 dB con alta precisión
- • Potencia máxima: 10 W continuos
- • Rango de frecuencia: DC – 4 GHz
- • VSWR: 1.20:1
- • Impedancia: 50 Ω
- • Conectores: N macho-hembra (IEC 169-4)
- • PIM: -110 dBc mínimo
- • Material: acero inoxidable
- • Posición de operación: cualquier posición
- • Operación: ancho de banda amplio
Desempeño RF
Atenuación30 dB
Rango de frecuenciaDC – 4 GHz
VSWR1.20:1
Impedancia50 Ω
PIM-110 dBc mínimo
OperaciónAncho de banda amplio
Físicas y Eléctricas
Potencia máxima10 W continuos
Dimensiones2.5′ x 0.9′ dia. (64 x 23 dia. mm)
Peso3.5 oz. (100 g)
Material / AcabadoAcero inoxidable
Temperatura de operación-40°C a 40°C
Humedad95% no condensante
Conectividad y Montaje
ConectoresN macho-hembra
Estándar de conectoresIEC 169-4
Posición de operaciónCualquier posición
Características
- Atenuación precisa de 30 dB para mediciones de RF confiables
- Manejo de potencia continua hasta 10 W sin degradación
- VSWR 1.20:1 para mínimas reflexiones y pérdidas
- Operación en cualquier posición para instalación flexible
- PIM -110 dBc mínimo para sistemas de alta sensibilidad
- Construcción en acero inoxidable para durabilidad en campo
