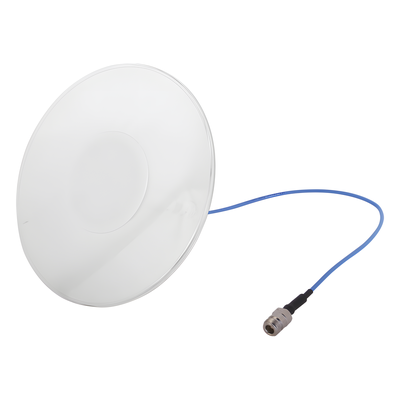

Antena plana DAS diseñada para instalación en techo interior, optimizada para distribución de señal en edificios corporativos, centros comerciales, hospitales y campus universitarios. Su diseño ultra-delgado y traslúcido permite una integración estética discreta en entornos donde la apariencia arquitectónica es prioritaria. La tecnología de bajo PIM garantiza la integridad de la señal en sistemas multibanda de alta densidad de usuarios, mientras que el radomo con protección UV y clasificación ignífuga UL94 V-0 asegura durabilidad y cumplimiento de normativas de seguridad en instalaciones permanentes.
Características principales
- Cobertura multibanda continua 608-2700 MHz para 2G, 3G, 4G LTE y aplicaciones 5G sub-6 GHz
- Intermodulación pasiva (PIM) inferior a -155 dBc, ideal para sistemas DAS de alta sensibilidad
- Diseño traslúcido de bajo perfil que minimiza el impacto visual en techos comerciales
- Conector N hembra estándar para compatibilidad con infraestructura coaxial existente
- Ganancia configurable mediante reflector opcional según requerimientos de cobertura
- Radomo con protección UV retardante de llama UL94 V-0 para instalaciones seguras
- Cumplimiento RoHS para conformidad ambiental en proyectos corporativos
- Patente pendiente en diseño electromecánico
Especificaciones eléctricas
Rango de frecuencia
608-960 / 1695-2200 / 2300-2700 MHz
Impedancia nominal
50 Ω
VSWR
< 2:1 en todas las bandas operativas
Ganancia 608-960 MHz
4 dBi (sin reflector) / 7 dBi (con reflector)
Ganancia 1695-2200 MHz
6 dBi (sin reflector) / 7 dBi (con reflector)
Ganancia 2300-2700 MHz
6 dBi (sin reflector) / 5 dBi (con reflector)
Ancho de haz horizontal
360° (omnidireccional)
Ancho de haz vertical 608-960 MHz
100° (sin reflector) / 90° (con reflector)
PIM (Intermodulación pasiva)
< -155 dBc
Conector
N hembra
Especificaciones mecánicas y ambientales
Material del radomo
UV protected, UL94 V-0
Diseño físico
Ultra-delgado, traslúcido, bajo perfil
Cumplimiento normativo
RoHS
Estado de patente
Patente pendiente
Características
- Cobertura multibanda 608-2700 MHz en una sola antena
- PIM inferior a -155 dBc para señal de alta pureza
- Perfil ultra-delgado con apariencia traslúcida discreta
- Radomo con protección UV y clasificación ignífuga UL94 V-0
- Ganancia ajustable de 4 a 7 dBi con reflector opcional
- Patrón de radiación omnidireccional horizontal 360°
