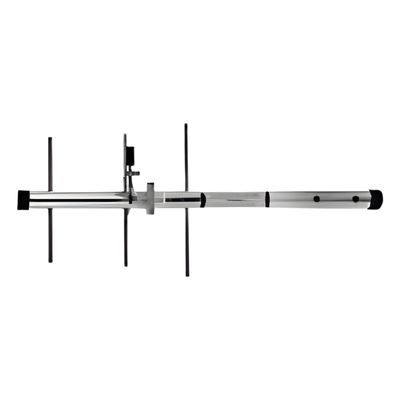

Antena base direccional Yagi de 3 elementos diseñada para operación en banda de frecuencia de 896-970 MHz con ganancia de 8.1 dBi. Su construcción en aluminio 6061-T6 sólido de 3/8′ garantiza durabilidad en despliegues críticos de infraestructura de telecomunicaciones. La polarización dual vertical y horizontal permite adaptabilidad a diversos escenarios de enlace punto a punto o punto a multipunto. Resiste condiciones climáticas adversas con certificación de operación hasta 161 km/h (100 mph), integrando protección ESD conectada a tierra DC para salvaguardar equipos terminales.
Características Principales
- Banda de frecuencia: 896-970 MHz
- Ganancia: 8.1 dBi
- Polarización: Vertical / Horizontal
- Ancho de banda: 50 MHz
- Potencia máxima: 150 watts
- Resistencia al viento: 161 km/h (100 mph)
- Cobertura: Direccional
Especificaciones Técnicas
Impedancia Nominal
50 ohms
Material del Radiador
Aluminio 6061-T6 sólido de 3/8′
Conector
N hembra (opcional)
Protección ESD
Conectado a tierra DC
Especificaciones Mecánicas
Peso
0.7 lbs (0.3 kg)
Número de Elementos
3
Altura
16.875′ (42.86 cm)
Diámetro del Boom
7/8′
Momento de Flexión @ 100 mph
2.80 ft-lbs
Fuerza Lateral @ 100 mph
4.13 lbs
Área de Placa Equivalente
0.09 sq ft
Características de Radiación
Ancho de Haz Horizontal
72° @ ½ potencia
Ancho de Haz Vertical
57° @ ½ potencia
Relación Frontal-Trasera
Especificada en datasheet del fabricante
Características
- Señal potente con 8.1 dBi de ganancia direccional
- Polarización dual vertical y horizontal versátil
- Aluminio 6061-T6 resistente a condiciones extremas
- Operación estable hasta 161 km/h (100 mph) de viento
- Ancho de haz controlado 72°H x 57°V para enlace preciso
- Conector N hembra opcional con protección ESD integrada
